Anlass und Ziele
Zusätzliche Versorgungssicherheit der Fernwärmeversorgung
Zukünftige effiziente Nutzung von Überschusswärme aus der Müllverbrennungsanlage und der Power to Heat Anlage
Zwischenspeicherung von Fernwärme
Geringere Kosten für Rückkühlanlagen bei Wärmeüberschuss
Einsparung von Primärenergie Gas (zur Wärmeerzeugung im Kessel)
Reduzierung der Einschaltzyklen der Heizkessel, hierdurch Lebensdauerverlängerung
Projektbeschreibung

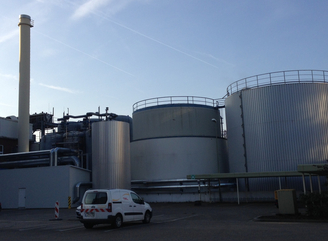

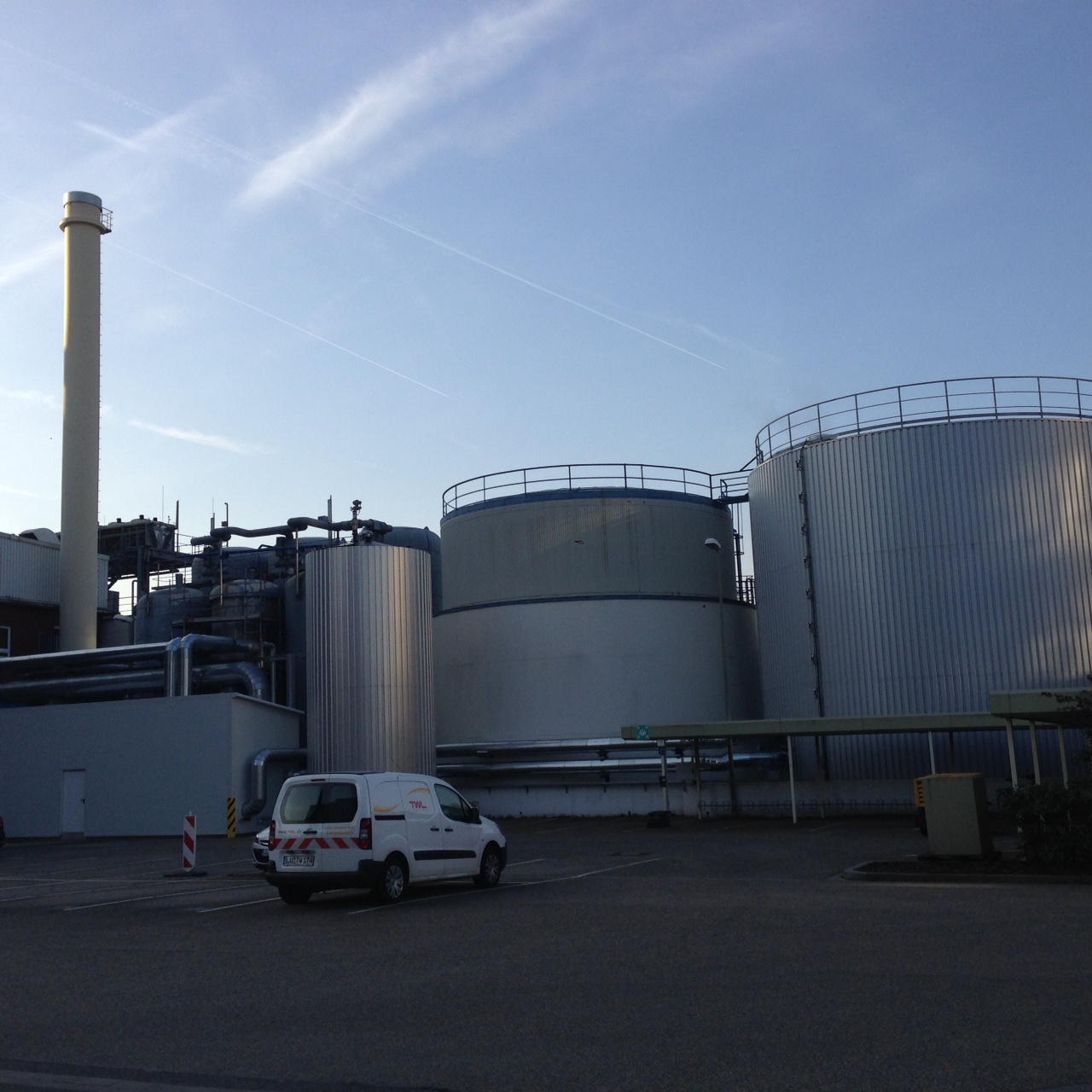

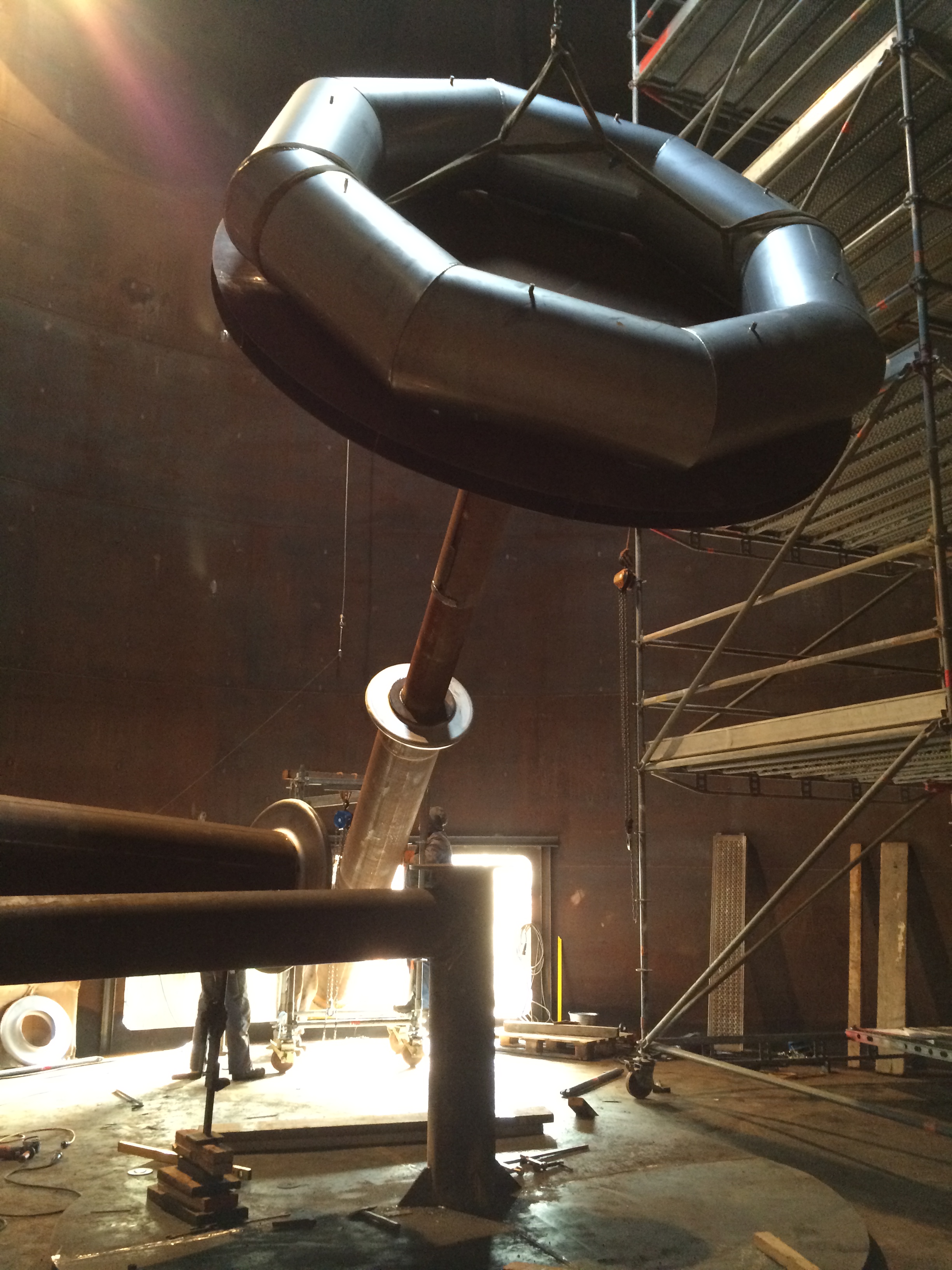

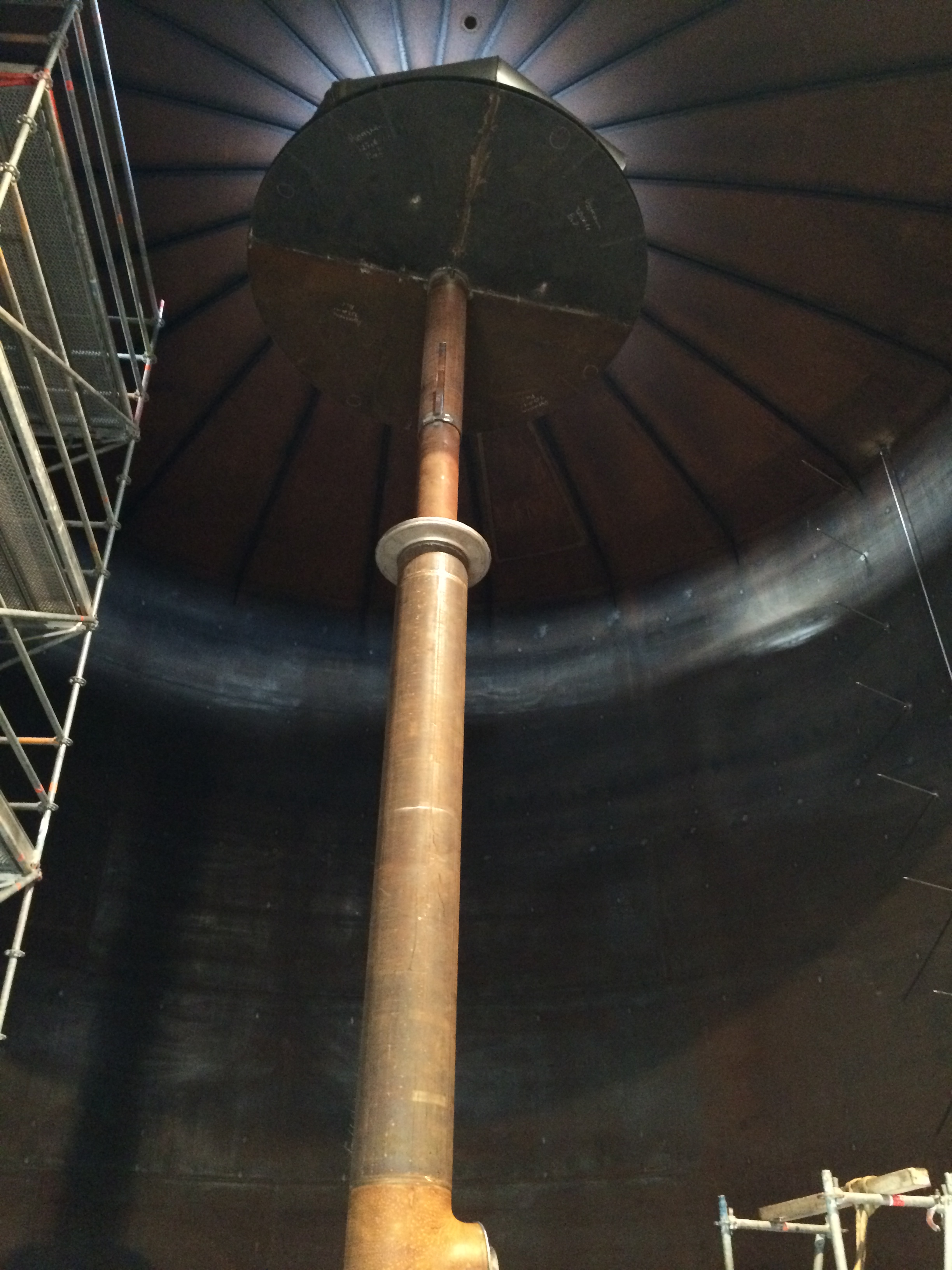

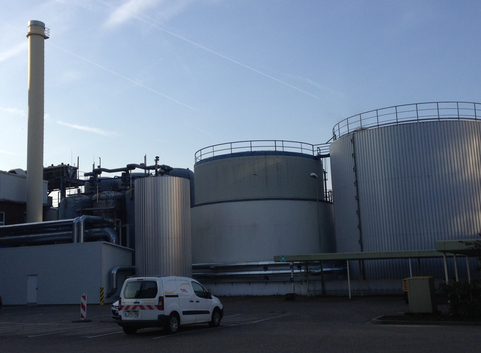

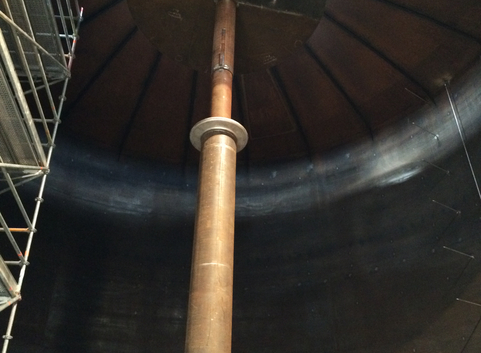

Ein alter nicht mehr benötigeter Heizöltank mit einem Volumen von 1200 m³ wurde zu einem Warmwasserspeicher umgebaut. Wichtig hierbei ist, eine thermische Schichtung des gespeicherten Wassers zu erzielen, da nur so das gesamte Volumen als Speicherleistung zur Verfügung steht. Dies wird durch einen speziell angefertigten Düsenring erreicht, der auf der Wasseroberfläche schwimmend immer eine optimale Wärmeschichtung ermöglicht. Der Speicher ist drucklos ausgelegt und kann daher mit Temperaturen bis 99 C° beaufschlagt werden. Die Ein- und Auslagerung erfolgt vollautomatisch. Es muss nur die gewünschte Leistung eingegeben werden, alles andere übernimmt die Steuerung. Durch den Verzicht auf Wärmetauscher kann der Wirkungsgrad nochmals gesteigert werden, da die Wärmeverluste durch die Wärmetauscher entfallen. Zum Einsatz kommen anstelle dessen kombinierte Druck- und Mengenregelventile, die auch für die Sicherheitsabschaltung bei Übertemperatur und Überdruck übernehmen. Durch spezielle hydraulische Schaltungen in der Übergabestation können die Pumpen sowohl zum Be- als auch Entladen eingesetzt werden. Hierdurch konnte eine komplette Pumpengruppe eingespart werden.
Empfehlungen
Durch den Verzicht der Wärmetauscher konnte eine Erhöhung des Wirkungsgrades erzielt werden.
Die Pumpen können sowohl zum Be- als auch zum Entladen eingesetzt werden, hierdurch konnte eine komplette Pumpengruppe eingespart werden.
