Anlass und Ziele
- Optimierung des gesamten Heizenergieverbrauchs für den Gebäudebestand am Standort „Unteres Rheinufer 47“
- Senkung der CO2-Emissionen und nachhaltige Umweltentlastung
Projektbeschreibung
Für die Beheizung und Warmwasserversorgung des städtischen Kanalbetriebs am Unteren Rheinufer wird der Abwasserstrom des unmittelbar vorbeiführenden Hauptsammlers der Stadt genutzt. Hierzu wurde eine Wärmepumpenanalage gebaut und außerdem die in die Jahre gekommene HEL-Kesselanalge sowie die Verteilereinrichtungen saniert.
Grundlastversorgung erfolgt durch die Abwasserwärmenutzungsanlage.
Eine Wirtschaftlichkeitsberechnung zeigte, dass das Projekt im Vergleich mit den Alternativen Blockheizkraftwerk, Holzpelletsfeuerung und konventionelle Ölheizung im Vorteil war. Die guten baulichen Randbedingungen – ein großer, begehbarer Abwasserkanal liegt direkt neben den Betriebsgebäuden - und die vom Land Rheinland-Pfalz bereitgestellten Fördermittel machten die Entscheidung leicht. Der Bereich Stadtentwässerung und Straßenunterhalt des Wirtschaftsbetriebs Ludwigshafen (WBL) und TWL AG beschlossen ein Energiecontracting. Das bedeutet: Die Stadtentwässerung stellt das Abwasser und die Abwärmenutzung zur Verfügung, TWL übernimmt die Herstellung der Anlage und ist für den Betrieb der Anlage zuständig.

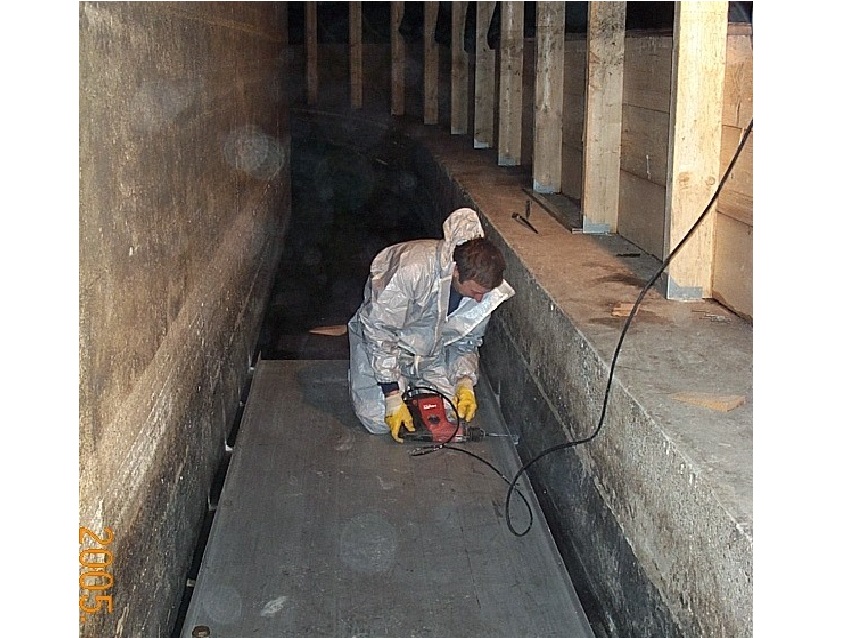

Die Wärmetauscher (WT) sind zum einen als Plattenwärmetauscher auf dem Boden montiert. Zum anderen wurde eine neue Art von Wärmetauscher direkt in den Abwasserstrom montiert. Dadurch werden diese ständig von Abwasser über- bzw. angeströmt. Das Abwasser hat ganzjährig eine Temperatur zwischen 12° und 21° C. Die Wärmetauscher haben in der Summe eine Fläche von ca. 10 Quadratmetern. Im Wärmetauscher zirkuliert der Solekreislauf; eine Flüssigkeit, die durch das Abwasser erwärmt wird. In den Wärmepumpen wird die lauwarme Sole auf eine höhere Temperatur komprimiert und diese über einen Pufferspeicher an den Heizkreislauf abgegeben.
Parallel zu der Abwärmenutzung wird ein Niedertemperatur-Öl-Kessel vorgehalten um Spitzenlasten im Winter oder aber auch Störungen und Reparaturfälle abzudecken.
Die Anlage wurde im Rahmen eines Gesamtsanierungskonzepts des Standorts Unteres Rheinufer errichtet und war eine von verschiedenen energieeinsparenden Maßnahmen (Wärmedämmung, Niedrigtemperaturheizung, Fenster etc.). Im Zuge der Sanierungsmaßnahme wurde die zu beheizende Fläche um 30 % erhöht, daher lässt sich die Kosteneinsparung nicht konkret beziffern.
Technische Daten:
Abwasserwärmenutzungsanlage:
Heizwärmeleistung gesamt: 90 kWth
Anzahl Wärmepumpen: 2 Stck. à 45 kWth
Wärmetauscherlänge: 12,00 m lang, 1,10 m breit
Anzahl Wärmetauschersegmente: 4 Stück
Kesselanlage:
Heizwärmeleistung 270 kWth
Empfehlungen
- Detaillierte Prüfung der Abwasserparameter hinsichtlich Volumenstrom, Fließgeschwindigkeit und Temperaturen im Abwasser erforderlich.
- Jedes Projekt individuell betrachten.
